Learn OpenGL Getting started 2-9. Camera

  • 실제 코드는 간단하게 작성
  • 예시 코드의 “마우스 조작으로 시점을 회전하는 카메라 만들기” 부분에서, 삼각법의 도입부 내용은 제외했다. 혼동의 여지가 있다는 댓글이 많았고, 개인적으로도 잘 이해되지 않았기 때문이다. 그래서 도움이 되었던 댓글의 이미지를 가져와 설명을 대체한다.

View(Camera) Space 정의하기

OpenGL 자체는 카메라의 개념과 친숙하지 않다

  • 하지만, scene의 모든 오브젝트를 반대 방향으로 이동시켜, 착시를 일으킬 순 있다.

    • 카메라를 정의하기 위해서는 아래의 정보가 필요
      • 카메라의 위치(World Space 기준)
      • 바라보고 있는 방향
      • 카메라의 오른쪽을 가리키는 벡터
      • 카메라의 위쪽을 가리키는 벡터

    ⇒ 카메라의 위치를 원점으로 하고, 3개의 수직인 축을 가진 좌표계를 만듦

  • 코드에서는 사용 방법이 약간 다르므로, 정의가 가능하다는 사실만 기억하자

  • 정의하는 과정

    1. 카메라 위치

      • 카메라 위치는 World Space의 벡터
       // z+방향으로 이동시켜 위치를 뒤로 옮김
 glm::vec3 cameraPos = glm::vec3(0.0f, 0.0f, 3.0f);

    2. 카메라 방향

      • 카메라가 z+방향을 바라보도록 만들기
        • (카메라 위치 벡터) - (화면의 원점 벡터)
       glm::vec3 cameraTarget = glm::vec3(0.0f, 0.0f, 0.0f);
 glm::vec3 cameraDirection = glm::normalize(cameraPos - cameraTarget);
      • 주의! cameraDirection은 실제로 카메라가 보는 방향의 반대 방향을 가리킴

    3. 오른쪽 축

      • 카메라가 x+방향을 나타내는 오른쪽 벡터 구하기
        1. World Space에서 위쪽을 가리키는 벡터 지정
        2. 위쪽을 가리키는 벡터에 cameraDirection을 외적
        3. 외적의 결과는 두 벡터와 수직인 벡터 → x+방향의 벡터를 구할 수 있음
          • 외적은 오른손 엄지로 계산하는 것임을 기억할 것
       glm::vec3 up = glm::vec3(0.0f, 1.0f, 0.0f);
 glm::vec3 cameraRight = glm::normalize(glm::cross(up, cameraDirection));

    4. 위쪽 축

      • 카메라가 y+방향을 나타내는 위쪽 벡터 구하기
        • cameraDirection에 cameraRight을 외적
        glm::vec3 cameraUp = glm::cross(cameraDirection, cameraRight);

Look At

  • 행렬을 사용하는 이유
    • n(예를 들어 3)개의 직각(또는 비선형)인 축으로 좌표 space를 만들 경우
    • n개의 축과 이동 벡터가 한 번에 포함된 데이터(행렬) 생성 가능
    • 어떠한 벡터든지 이 행렬과 곱하여 이 좌표 space로 변환 가능
  • R은 오른쪽 벡터, U는 위쪽 벡터, D는 방향 벡터, P는 카메라의 위치 벡터
    • 위치 벡터가 반대로 되어 있는 이유
      • World를 우리가 원하는 방향과 반대로 이동시켜야 하기 때문
  • GLM에는 세 가지 정보만 주면, view행렬을 만들어 주는 lookAt()함수 존재
glm::mat4 view;
// 순서대로 위치, 목표물, 위쪽 벡터 입력(셋 모두 World Space 기준)
view = glm::lookAt(glm::vec3(0.0f, 0.0f, 3.0f),
       glm::vec3(0.0f, 0.0f, 0.0f),
       glm::vec3(0.0f, 1.0f, 0.0f));

예시 코드

  • 원을 그리며 돌기

      glm::mat4 view{ 1.0f };

  float radius = 10.0f;
  float camX = sin(glfwGetTime()) * radius;
  float camZ = cos(glfwGetTime()) * radius;
  view = glm::lookAt(glm::vec3(camX, 0.0f, camZ), glm::vec3(0.0f, 0.0f, 0.0f), glm::vec3(0.0f, 1.0f, 0.0f));

  shader.setMat4("view", view);

  • 키보드 조작으로 이동하는 카메라 만들기

    1. 카메라 시스템 세팅

      • 프로그램 맨 위에 카메라 변수 정의
       glm::vec3 cameraPos   = glm::vec3(0.0f, 0.0f,  3.0f);
 glm::vec3 cameraFront = glm::vec3(0.0f, 0.0f, -1.0f);
 glm::vec3 cameraUp    = glm::vec3(0.0f, 1.0f,  0.0f);
 //...
 // glm::lookAt()에서의 사용법
 view = glm::lookAt(cameraPos, cameraPos + cameraFront, cameraUp);
      • 두 번째 매개변수가 cameraPos + cameraFront 인 이유
        • 매개변수 “바라보는 위치”를 의미
        • 카메라의 앞을 바라보는 위치로 설정하면, 카메라의 위치를 따라감
      • 우리는 이미 GLFW의 키보드 입력을 관리하기 위해 processInput 함수를 정의하였습니다. 그래서 확인할 새로운 키 커맨드를 추가해봅시다.

    2. 카메라 키보드 세팅

      • void process Input(GLFWwindow *window) 내부에 조작 관련 코드 추가
       float cameraSpeed = 0.05f;
 if (glfwGetKey(window, GLFW_KEY_W) == GLFW_PRESS)
     cameraPos += cameraSpeed * cameraFront;
 if (glfwGetKey(window, GLFW_KEY_S) == GLFW_PRESS)
     cameraPos -= cameraSpeed * cameraFront;
 if (glfwGetKey(window, GLFW_KEY_A) == GLFW_PRESS)
     cameraPos -= glm::normalize(glm::cross(cameraFront, cameraUp)) * cameraSpeed;
 if (glfwGetKey(window, GLFW_KEY_D) == GLFW_PRESS)
     cameraPos += glm::normalize(glm::cross(cameraFront, cameraUp)) * cameraSpeed;

    3. 이동속도

      • 하드웨어마다 프로세싱 파워가 다르다
        • 성능이 좋을 경우, 다른 사람보다 더 많은 수행이 일어남
      • 시간당 처리하는 프레임의 수를 하드웨어에 관계없이 일정하게 만들 필요가 있다 ⇒ deltaTime 개념 사용
        • deltaTime은 마지막 프레임을 렌더링하는 데에 걸리는 시간
          1. 프레임의 렌더링 속도가 느릴 경우, deltaTime값도 커짐
          2. deltaTime을 곱해주면, 카메라 이동속도가 빨라진다
       // 전역 변수 정의
 float deltaTime = 0.0f;
 float lastFrame = 0.0f; // 마지막 프레임의 시간

 //...

 // deltaTime = 마지막 프레임과 현재 프레임 사이의 시간
 float currentFrame = glfwGetTime();
 deltaTime = currentFrame - lastFrame;
 lastFrame = currentFrame;

 //...

 // cameraSpeed에 적용
 float cameraSpeed = 2.5f * deltaTime;

  • 마우스 조작으로 시점을 회전하는 카메라 만들기

    • Euler angles(오일러 각)은 3D상에서의 모든 회전을 나타낼 수 있는 3개의 값
      • pitch, yaw, roll 존재(단, 여기서는 roll값을 다루지 않음)
        • 오일러 각의 요소는 하나의 값으로 나타냄
    • 유도 과정

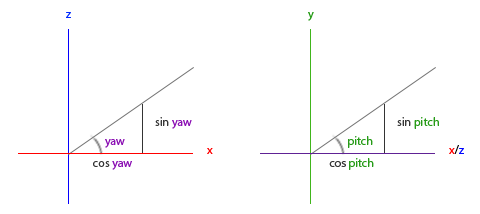

      1. yaw

         glm::vec3 direction;
 direction.x = cos(glm::radians(yaw));
 direction.z = sin(glm::radians(yaw));

      2. pitch

         direction.y = sin(glm::radians(pitch));

      3. 두 공식 합치기

        • 실제 단위 벡터는 r이기 때문에, yaw와 pitch 빗변의 길이는 1이 아님

          ⇒ r에서 계산한 빗변 p의 값을 x와 z에 곱해주어야 한다

      • 최종 결과

          direction.x = cos(glm::radians(yaw)) * cos(glm::radians(pitch));
  direction.y = sin(glm::radians(pitch));
  direction.z = sin(glm::radians(yaw)) * cos(glm::radians(pitch));
        • 카메라로 보는 공간은 -z방향에 위치하므로, yaw의 초기값은 -90.0f이다
    • 마우스 입력/줌 확대 축소(코드 생략)
      • 마우스 움직임을 통해 yaw와 pitch 값 도출
        • yaw: 마우스 수평 움직임
        • pitch: 마우스 수직 움직임

        • 콜백 함수에서의 ypos 매개변수는 OpenGL 좌표축과 방향이 반대이므로, 부호를 뒤집어줘야 한다

            float xoffset = xpos - lastX;
  float yoffset = lastY - ypos;
      • 줌 확대 축소 구현
        • FOV의 값이 작아지면 scene projectes space가 작아지므로, zoom in의 효과를 준다
  • deltaTime에 대한 정보가 필요한 경우, “키보드 조작으로 이동하는 카메라 만들기 - 이동속도”를 찾아볼 것
  • Euler angles에 대한 정보가 필요할 경우, “마우스 조작으로 시점을 회전하는 카메라 만들기”를 찾아볼 것
